# 华为“三折叠”突破芯片封锁："韬定律"深度解析
**作者**: XinGPT
**日期**: 2026-05-25T07:02:54.000Z
**来源**: [https://x.com/xingpt/status/2058805993300164945](https://x.com/xingpt/status/2058805993300164945)
---
## 1. 事件背景：一个里程碑式的演讲
1.1 2026国际电路与系统研讨会（ISCAS 2026）
2026年5月25日，上海。在电气电子工程师学会（IEEE）主办的国际电路与系统研讨会（ISCAS 2026）上，华为公司董事、半导体业务部总裁何庭波发表了题为《半导体新路径探索与实践》的主旨演讲。在这场汇聚全球顶尖学者和产业界研究人员的讲台上，何庭波正式向世界发布了"韬（τ）定律"——这是中国在全球半导体领域首次提出指导产业发展的新原则。ISCAS是电路与系统领域历史最悠久、影响力最大的国际学术会议之一，能够在此发布重大产业原则，标志着中国半导体产业从"跟随者"向"规则参与者"的角色转变。
这场演讲的核心背景是：主导全球芯片产业半个多世纪的摩尔定律正面临物理极限和经济效益的双重挑战。随着晶体管尺寸逼近原子级别，传统的"几何缩微"路径已显著放缓，芯片制造成本呈指数级上升。与此同时，人工智能、大模型、自动驾驶等应用对算力的需求仍在呈指数级攀升。这个"剪刀差"——即算力需求持续增长与工艺进步放缓之间的矛盾——已成为全球半导体行业亟待攻克的共同难题。
1.2 何庭波其人：从海思到半导体业务部总裁
何庭波是华为芯片业务的灵魂人物。她于1996年加入华为，历任芯片业务部部长、海思半导体总裁等职务，是华为自研芯片战略的奠基人之一。在她的领导下，华为海思从零起步，成长为全球前十大半导体设计公司。2019年后，面对美国的多轮制裁，何庭波带领团队完成了从"全球供应链依赖"到"自主可控"的艰难转型。她在2020年那封著名的内部信——"所有备胎芯片一夜转正"——至今仍被中国科技界视为自强精神的象征。
在ISCAS 2026的演讲中，何庭波透露了一个关键数字：过去六年，华为基于韬定律已成功设计并量产了381款芯片，覆盖通信、计算、终端、AI、车载等千行百业。这一数字不仅是理论落地的证明，更是华为在被极端制裁下生存与发展的底气。她还宣布了一个令市场振奋的消息：2026年秋季，华为将发布新的麒麟手机芯片（麒麟9050），完整采用逻辑折叠技术，大幅提升相关性能。
1.3 为何选择"韬"这个字？
"韬"字取自希腊字母τ（tau），在物理学中代表时间常数（time constant）。这是一个极具巧思的命名：τ在RC电路中等于电阻乘以电容（τ=R×C），描述系统对输入信号的响应速度；τ越小，系统响应越快。用"韬"这个中文汉字，既保留了与物理概念的关联，又赋予了中国文化意涵——"韬光养晦"的"韬"，暗示在被制裁的逆境中默默积蓄力量、等待爆发的战略耐心。这种命名方式在半导体产业中尚属首次，体现了中国科技界从"全盘西化"到"自主创新话语体系"的转变。
## 2. 韬定律核心原理解析：用外行人能懂的语言
2.1 摩尔定律是什么？为什么它"不行了"？
要理解韬定律，首先必须理解摩尔定律。1965年，英特尔联合创始人戈登·摩尔提出：集成电路上的晶体管数量大约每18-24个月翻一番。这个规律就像钟表一样精确地驱动了半导体产业半个多世纪的发展。它的核心逻辑是"几何缩微"——通过不断改进光刻技术，把晶体管的物理尺寸越做越小，这样同样大小的芯片上就能塞进更多的晶体管，性能自然就提升了。
这个逻辑在几十纳米节点上都还跑得通，但从7纳米走到5纳米、3纳米，每一步的物理难度和工程成本都在指数级膨胀。当制程逼近2纳米、1纳米，一个原子的直径就是0.1纳米，你几乎是在和原子打交道。量子隧穿效应开始捣乱——电子会在不该跑的地方"穿墙漏电"，电流越来越难控制，功耗散热成了烫手山芋。与此同时，建厂成本高得离谱：一座3纳米晶圆厂动辄200亿美元起步，全球玩得起的玩家从几十家缩到了三四家（台积电、三星、英特尔）。
2.2 韬定律的核心：从"把路变宽"到"让车跑更快"
韬定律的核心转变可以概括为一句话：以"时间缩微"替代"几何缩微"。
用交通来打比方：传统摩尔定律的做法是，车流量大了就拓宽马路（把晶体管做小，让更多人并行走路）。但马路总不能无限拓宽——到了一定程度，征地成本、拆迁难度、土地面积都不允许了。华为的做法是：不去拓宽马路，而是优化红绿灯、设置潮汐车道、加修高架和地下通道、让车辆通行效率最大化。最终达到的效果是一样的——单位时间内通过的车流增加了，但你并没有把路变宽。
在半导体物理中，这个"通行效率"就是时间常数τ——信号在芯片里从一个地方跑到另一个地方所需的时间。信号跑得越快、路径越短、延迟越低，单位时间内能处理的数据就越多，芯片的性能自然就越高。过去，业界提升性能的思路是"把晶体管做得更小"，这样走线就能更密、信号不用跑太远。华为的思路则是：在不显著缩小晶体管尺寸的前提下，通过系统性地压缩信号传播时延，来实现同样的效果。
2.3 逻辑折叠：韬定律的"杀手锏"技术
华为实现"时间缩微"的核心技术，叫做"逻辑折叠"（LogicFolding）。这是理解韬定律的关键。
传统芯片的电路布局是二维平面上的——就像摊煎饼，所有逻辑门都平铺在硅片表面上。信号从A点到B点，需要在平面上左冲右突，很多时间花在了走线上。尤其在进行复杂运算时（比如矩阵乘法），信号可能需要经过几十级逻辑门的串联，路径动辄几百微米甚至更长。
逻辑折叠的本质，是把电路布局从"一层楼"扩展成"多层楼"。把原本需要长距离横向走线的关键路径"折"起来，纵向叠放，从而大幅缩短信号传播的物理距离。具体实现方式可能包括三维堆叠、高密度垂直互连（TSV硅通孔）、以及单层内部的空间布局重构。在传统方案中，第N级与第N+1级逻辑门可能相距几百微米；通过垂直互连，距离可以压缩到几微米甚至更小。
值得注意的是，逻辑折叠与三维堆叠是不同层次的技术。三维堆叠是物理层面的先进封装技术——好比把两颗独立的芯片（比如CPU和GPU）垂直叠在一起，各自内部的电路设计并没有改变。而逻辑折叠是设计层面的电路架构革命——在单颗芯片内部，重新设计逻辑门的空间排布方式，把原本水平串联的逻辑级，通过三维布局在垂直方向上"折叠"排布。最理想的情况，是将两者结合——这正是"韬定律"的理想形态。
2.4 四层协同优化体系：从器件到系统

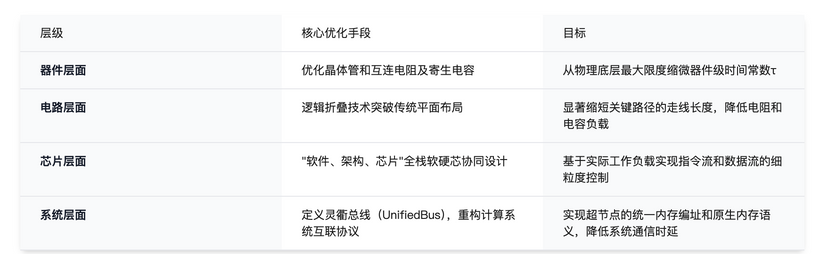

韬定律并非单一技术，而是一个贯穿器件、电路、芯片到系统层面的多层级协同优化体系。这四个层级像齿轮一样咬合在一起：
数据来源：华为官方技术资料及ISCAS 2026演讲内容
器件层面好比是修路的材料——通过优化晶体管的电阻和寄生电容，让信号跑得更快。电路层面好比是道路设计——通过逻辑折叠把"平面交叉"变成"立体交叉"。芯片层面好比是交通调度——通过软硬件协同，让计算资源只用在刀刃上，减少无效开销。系统层面好比是城市交通网络——通过灵衢总线（后文详述），让数据在不同计算单元之间"零堵车"传输。
## 3. 为什么韬定律很重要？
3.1 产业层面的意义：打破"制程内卷"
韬定律的最大产业意义，在于它提出了一条不依赖极致制程也能实现性能跃升的全新赛道。在过去几十年，全球半导体产业陷入了"制程内卷"——谁掌握了更先进的光刻机，谁就能做出更好的芯片。这种内卷的代价是：3纳米以下制程的芯片研发成本高达15-25亿美元，晶圆厂建设成本高达200-280亿美元，而且每一步微缩的收益越来越小。
韬定律给出了一个完全不同的思路：用架构创新替代工艺微缩。这意味着，即使没有最先进的EUV光刻机，也可以通过逻辑折叠、系统优化等手段，实现与先进制程相媲美的性能。这不仅对中国半导体产业具有战略意义，对全球半导体产业也是一次重要的路径探索——毕竟，连台积电、三星也在探索3D堆叠、先进封装等"后摩尔时代"的技术。
3.2 地缘政治层面的意义：绕过制裁的"新路径"
对于中国而言，韬定律的重要性更加突出。自2019年以来，美国通过一系列出口管制措施，切断了华为获取EUV光刻机（极紫外光刻机）和先进制程代工服务的渠道。EUV光刻机是制造5纳米及以下芯片的必需设备，单台成本高达4亿欧元，目前全球只有荷兰ASML一家能够生产。在美国的压力下，ASML无法向中国大陆出售EUV光刻机。
这一制裁使得中国半导体产业陷入了"卡脖子"困境：没有EUV，就无法量产5纳米及以下芯片；没有先进芯片，就无法在AI、高性能计算等领域与全球竞争。韬定律的出现，相当于华为在说："既然你不让我走大路，那我就开辟一条新路。" 这不是妥协，而是战略转型——从"追赶制程"转向"定义新规则"。
3.3 技术话语权：从"跟随者"到"规则制定者"
韬定律是中国在全球半导体领域首次提出指导产业发展的新原则。在过去几十年，半导体产业的"游戏规则"——摩尔定律、超大规模集成电路（VLSI）设计方法、EDA工具标准——几乎全部由美国、欧洲、日本等发达国家和地区定义。中国企业，包括华为在内，都是这些规则的"跟随者"和"执行者"。
韬定律的提出，标志着中国半导体产业开始从"执行层"向"战略层"跃升。何庭波在演讲结尾说了一句意味深长的话："未来一定属于开放合作。在半导体演进的路径上，没有一家企业可以独自完成所有答案。" 这既是谦逊的姿态，也是自信的宣言——华为不仅有能力追赶，还有能力为全球半导体产业贡献新的思想。
## 4. 韬定律能打破光刻机垄断吗？光刻机还是瓶颈吗？
4.1 韬定律不能完全摆脱光刻机，但是可以对它的依赖降低
这是一个必须实事求是回答的问题。韬定律不能使光刻机不再是瓶颈——如果中国有EUV光刻机，当然可以做出更好的芯片。但在没有EUV的现实约束下，韬定律提供了一条绕过瓶颈的新路径。
具体来说，韬定律的意义在于：用7纳米甚至更成熟的制程，通过架构创新实现等效3纳米、2纳米乃至1.4纳米的性能。华为明确提出了时间表：到2031年，基于韬定律的高端芯片晶体管密度将达到1.4纳米制程的同等水平。这意味着，在未来5-6年内，华为有望在不使用EUV的情况下，实现与全球最先进制程相当的性能水平。
4.2 技术可行性分析：381款芯片的验证
韬定律不是纸上谈兵。华为在过去六年已成功设计并量产了381款芯片，这是该理论能够站住脚的重要底气。何庭波的原话是："我们的解决方案走得通，走得远。我们新芯片的性能完全可以持续对标另外一条路径。"
中芯国际（SMIC）通过DUV深紫外光刻机+多重曝光技术（SAQP自对准四重曝光），已经实现了7纳米芯片的量产，良率稳定在92%以上。这意味着，华为有可靠的制造合作伙伴来落地韬定律的设计。DUV光刻机（193纳米波长）虽然不如EUV（13.5纳米波长）先进，但通过多次曝光，依然可以画出7纳米甚至5纳米的线条——只是成本更高、良率更低、产能更小。
4.3 真正的挑战：成本、良率和生态
尽管韬定律提供了理论上的可行性，但真正的挑战在于工程落地。逻辑折叠技术对芯片设计能力提出了极高的要求——需要重新设计EDA工具、重新训练设计工程师、重新验证设计方法学。此外，三维堆叠和逻辑折叠会增加制造复杂度，可能导致良率下降、成本上升。
另一个挑战是生态适配。逻辑折叠芯片需要操作系统、编译器、应用软件等上层生态的配合，才能发挥出性能优势。华为在鸿蒙操作系统和仓颉编程语言上的布局，正是为了构建与韬定律相匹配的软件生态。但生态建设需要时间和产业协同，不是一朝一夕可以完成的。
## 5. 华为芯片技术迭代：从麒麟9000到麒麟9050
5.1 制裁前的辉煌：麒麟9000系列
2020年发布的麒麟9000是华为制裁前的"绝唱"。它采用台积电5纳米工艺，集成153亿晶体管，CPU为1+3+4架构（1颗3.13GHz Cortex-A77大核+3颗2.54GHz中核+4颗小核），GPU为24核Mali-G78，集成自研巴龙5G基带。在当时，麒麟9000的性能与高通骁龙888、苹果A14处于同一水平线，是安卓阵营最强芯片之一。
麒麟9000的发布正值华为被制裁的关键节点。2020年9月15日之后，台积电无法继续为华为代工芯片，麒麟9000成为"绝版"芯片。这一制裁对华为造成了巨大打击——2021年华为手机出货量从全球第二跌至"others"行列。
5.2 制裁后的"小步快跑"：从麒麟9000S到麒麟9020
2023年8月，华为Mate 60系列携麒麟9000S"悄然"回归。TechInsights的拆解证实，麒麟9000S采用中芯国际7纳米（N+2）工艺，性能接近高通骁龙888。虽然与同期的高通骁龙8 Gen2、苹果A17 Pro有明显差距，但这是中国在没有EUV的情况下量产的7纳米芯片，具有里程碑意义。

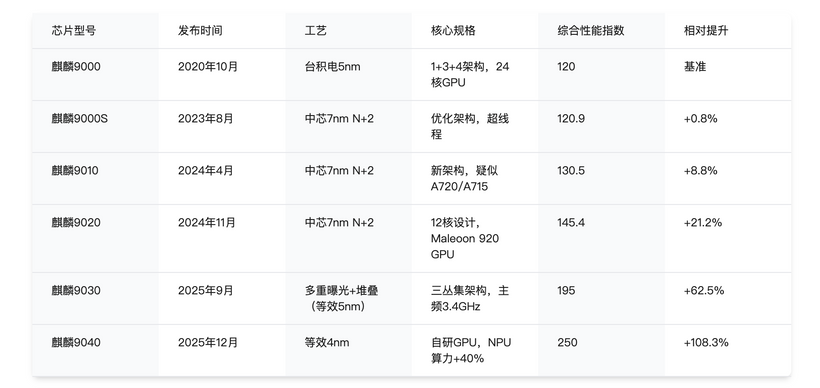

此后，华为进入了"小步快跑"的迭代模式——制程不变（7纳米），但通过架构优化持续提升性能：
数据来源：TechInsights拆解报告、Geekbench 6跑分、产业链爆料
从表中可以清晰看出：2020-2024年，华为芯片性能提升非常缓慢（从120到145，四年仅提升21%），因为制程停滞在7纳米。但从2025年开始，随着多重曝光技术和芯片堆叠的应用，性能开始加速提升。麒麟9030的NPU算力提升了40%，支持200亿参数端侧大模型，这标志着华为开始将AI算力作为差异化竞争点。
5.3 麒麟9050：首颗逻辑折叠芯片
2026年秋季即将发布的麒麟9050（搭载于Mate 90系列）是韬定律的首次完整落地。据何庭波透露，这颗芯片将"完整采用逻辑折叠技术，大幅提升相关性能"。产业链消息显示，麒麟9050采用三丛集架构，主频突破3.4GHz，晶体管密度较上代提升40%，性能对标3纳米增强版工艺。
麒麟9050的意义不仅是华为芯片性能的又一次提升，更是韬定律从"理论"走向"实践"的关键一步。如果这颗芯片的实际表现能够达到预期，将证明逻辑折叠技术确实可以在不改变制程的情况下实现性能跃升，从而为韬定律的后续发展奠定坚实基础。
图1：华为麒麟芯片性能演进图。制裁后（2020年9月）制程停滞在7nm，但架构优化持续提升性能。2025年后随着多重曝光和堆叠技术的应用，性能开始加速提升。数据来源：Geekbench 6跑分及TechInsights拆解报告。
## 6. 与海外主流路线的差距：现实与挑战
6.1 性能差距：麒麟9020 vs 苹果A19 vs 高通骁龙8 Elite

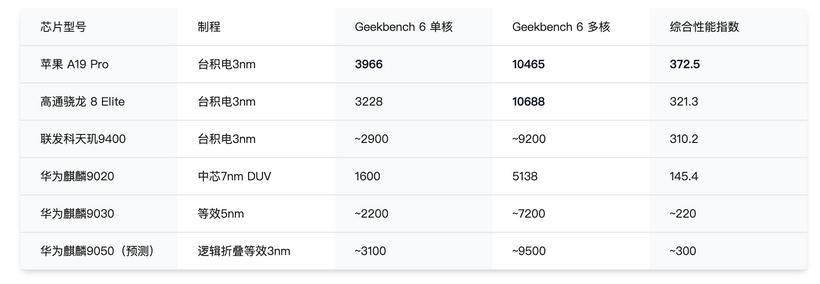

尽管华为在制裁下取得了令人敬佩的突破，但与海外顶尖芯片的差距仍然客观存在。以2025年的旗舰芯片为例：
数据来源：Geekbench 6官方数据库、TechInsights、产业链爆料
从数据可以清晰看出：麒麟9020的单核性能仅为苹果A19 Pro的40%、高通骁龙8 Elite的50%。多核性能差距稍小，约为50-55%。这一差距主要源于制程——7纳米 vs 3纳米，中间隔了两代工艺节点（5纳米、3纳米）。但值得注意的是，麒麟9020的5G通信能力和AI算力（NPU）并不逊色于竞品，甚至在某些场景下更优。这反映了华为"以通信和AI见长、以制程为短"的差异化策略。
6.2 制程差距：7纳米 vs 3纳米 vs 2纳米
制程差距是华为芯片面临的最大挑战。截至2025年，台积电和三星已经量产3纳米芯片，苹果A18/A19、高通骁龙8 Elite、联发科天玑9400均采用这一节点。2026年，台积电计划量产2纳米芯片，苹果A20 Pro有望首发。
华为由于无法获得EUV光刻机，制程停留在7纳米（通过DUV多重曝光实现）。这意味着：
- 晶体管密度差距：3纳米工艺的晶体管密度约为7纳米的2.5-3倍
- 功耗差距：同等性能下，7纳米芯片的功耗比3纳米芯片高30-50%
- 性能差距：同等功耗下，3纳米芯片的性能比7纳米芯片高20-30%
但韬定律的目标正是用架构创新弥补制程差距。如果逻辑折叠技术能够将晶体管等效密度提升2.5倍，那么7纳米+逻辑折叠的性能就可以接近甚至超越3纳米传统设计。
6.3 时间差距：何时能追平？
何庭波在演讲中给出了明确的时间表：到2031年，基于韬定律的高端芯片晶体管密度将达到1.4纳米制程的同等水平。这意味着，华为计划在5年内，通过架构创新弥补约4代制程节点的差距（7纳米→5纳米→3纳米→2纳米→1.4纳米）。
这是一个极其雄心勃勃的目标。即便在摩尔定律的黄金时代，每代制程节点的性能提升也仅为15-20%。华为要在5年内实现等效4代制程的性能提升，需要逻辑折叠、灵衢总线、软硬件协同等多项技术的完美配合。但从另一个角度看，如果华为真的能够实现这一目标，将标志着全球半导体产业首次通过架构创新而非工艺微缩实现代际跨越，其产业影响将不亚于摩尔定律本身。

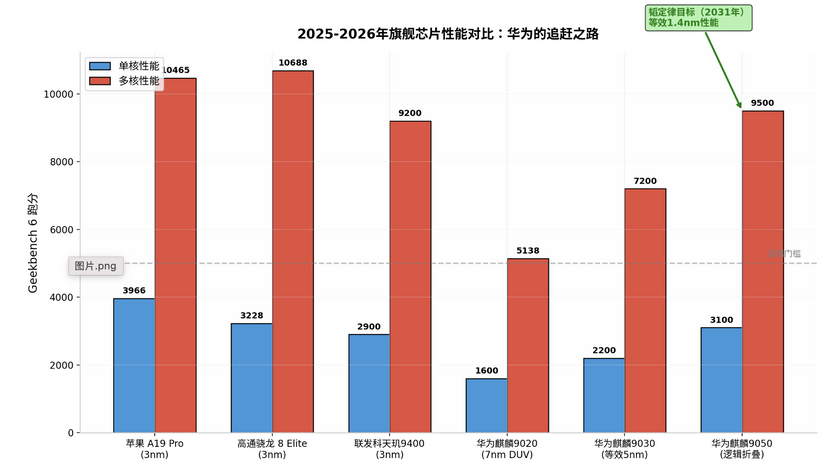

图2：2025-2026年旗舰芯片性能对比。华为麒麟9020因7nm制程限制，性能明显落后3nm竞品。但韬定律目标（麒麟9050及2031年芯片）有望大幅缩小差距。数据来源：Geekbench 6跑分。
## 7. 灵衢总线（UnifiedBus）：被忽视的"暗线"
7.1 超节点架构：把一万张卡变成"一台计算机"
在讨论韬定律时，大多数媒体聚焦于"逻辑折叠"这一电路层面的创新，但实际上，灵衢总线（UnifiedBus）才是华为战略的真正"暗线"。2025年9月，华为全联接大会上，华为轮值董事长徐直军正式发布了灵衢总线——一个面向超节点的新型互联协议。
灵衢总线的核心理念是："万卡超节点，一台计算机"。传统的AI训练集群，即便有成千上万张GPU/NPU卡，本质上仍然是"多台计算机通过网络连接"。每张卡有独立的内存、独立的计算资源，卡与卡之间的数据传输需要经过复杂的网络协议栈，延迟高、带宽低、效率差。
灵衢总线通过重构计算系统互联协议，实现了超节点的统一内存编址和原生内存语义。简单来说，它让成千上万张计算卡可以像一台计算机一样工作——所有卡共享同一个内存地址空间，任何一张卡可以直接访问另一张卡的内存，就像访问自己的内存一样。这大大降低了系统通信时延，提升了大规模AI训练的效率。
7.2 灵衢总线与韬定律的关系
灵衢总线是韬定律在系统层面的落地。韬定律的四层优化体系中，系统层面正是通过灵衢总线实现的。如果说逻辑折叠解决的是"单颗芯片内部信号跑得慢"的问题，灵衢总线解决的就是"多颗芯片之间信号跑得慢"的问题。
这一战略的背后，是华为对行业趋势的深刻洞察：当单颗芯片的算力增长放缓，集群算力的效率将成为决定AI竞争力的关键。英伟达之所以在AI训练中占据垄断地位，不仅因为GPU单卡性能强，更因为NVLink互联技术让多张GPU可以高效协同。华为通过灵衢总线，正在构建中国版的"NVLink"——而且是一个开放标准。
截至2025年9月，基于灵衢1.0的Atlas 900超节点已商用部署300多套，灵衢2.0技术规范已向产业界开放。这意味着，灵衢总线不仅是华为的自用技术，更是一个正在构建中的产业生态。
7.3 战略意义：用"系统优势"弥补"单卡劣势"
中信证券在一份研报中指出，华为的战略核心转向是：从追求单卡性能转向系统协同。虽然华为受限于先进工艺，单颗昇腾芯片的算力性能相比英伟达有所差距，但通过在联接技术上的强力投资，华为能够做到万卡级的超节点——Atlas 950和960 SuperPoD分别可支持8192张和15488张昇腾卡，在卡规模、总算力、内存容量、互联带宽等关键指标上全面领先。
这种"以系统优势弥补单卡劣势"的思路，与韬定律的核心理念一脉相承。它表明，华为的"时间缩微"不仅应用于单颗芯片，也应用于整个计算系统。
## 8. 韬定律对半导体产业链的利好：哪些板块将受益？
韬定律的发布不仅在技术层面引发震动，更在资本市场上掀起了波澜。2026年5月25日消息发布后，A股半导体板块应声大涨——东芯股份20CM涨停，盛美上海涨近12%并创历史新高，华虹公司、寒武纪、兆易创新等多家龙头企业纷纷刷新历史高点。这种集体躁动并非简单的情绪炒作，其背后有着扎实的产业逻辑支撑。从产业链传导路径来看，韬定律至少将在以下十大板块产生实质性利好。
8.1 先进封装与封测板块：逻辑折叠的直接受益者
先进封装是韬定律产业链中受益确定性最高的板块，没有之一。逻辑折叠技术的本质，是将传统二维平面电路"折叠"成三维立体结构，这一过程的物理实现高度依赖先进封装技术——包括TSV硅通孔、RDL重布线层、Micro Bump微凸块、2.5D/3D封装、芯粒（Chiplet）互连等核心工艺。
从产业数据看，全球先进封装市场正处于爆发期。Yole数据显示，2025年全球先进封装市场规模占比将首次超过传统封装，达到51%，并持续以10.6%的复合增长率增长至2028年的786亿美元。而韬定律的提出，相当于给这一趋势又添了一把火——如果逻辑折叠成为主流技术路径，先进封装的需求将从"增量选项"变为"刚性必需"。
具体到技术需求，逻辑折叠对先进封装的拉动体现在三个维度：TSV硅通孔密度需要大幅提升以支撑垂直方向的信号互联；RDL重布线层需要更多层数和更细线宽以匹配折叠后的电路布局；封装测试的复杂度呈指数级上升，因为三维结构的故障定位和良率管控远比二维结构困难。这三重需求叠加，意味着封测板块的产能利用率、技术门槛和盈利能力都有望获得系统性提升。
8.2 半导体设备板块：DUV多重曝光与先进封装设备双轮驱动
韬定律对半导体设备板块的利好来自两条清晰的逻辑链。
第一条逻辑链是DUV多重曝光设备的持续高需求。由于华为无法获得EUV光刻机，中芯国际的7纳米及以下工艺必须依赖DUV深紫外光刻机配合SAQP自对准四重曝光技术来实现。DUV多重曝光的核心逻辑是"用复杂度换精度"——通过多次曝光和刻蚀，在193纳米波长的光源下画出7纳米甚至更细的线条。这一过程对光刻机套刻精度、刻蚀设备均匀性、薄膜沉积设备控制能力提出了极高的要求，每一轮曝光-刻蚀-沉积循环都需要设备的精密配合。这意味着，在EUV unavailable的情况下，DUV设备的"工作量"大幅增加，设备利用率和耗材更换频率同步提升。
第二条逻辑链是先进封装设备的增量需求。逻辑折叠的三维实现需要大量先进封装设备支撑，包括TSV刻蚀机、晶圆级键合机、临时键合/解键合设备、高精度倒装机、热压键合机等。这些设备此前主要服务于高端HBM（高带宽内存）和少数高性能计算芯片的封装需求，市场规模相对有限。但韬定律一旦推广，先进封装设备的需求将从"小众高端"走向"大众主流"，市场空间有望成倍扩张。
8.3 半导体材料板块：从"配角"到"关键变量"
在韬定律的四层优化体系中，器件层面的"优化晶体管和互连电阻及寄生电容"直接对应半导体材料的技术升级需求。逻辑折叠技术对材料的拉动主要体现在以下几个细分方向。
封装基板是三维堆叠的物理载体，逻辑折叠对基板的层数、线宽/线距、热膨胀系数匹配都提出了更高要求。ABF载板（Ajinomoto Build-up Film）作为高端封装基板的核心材料，目前全球产能主要集中在中国台湾和日本，中国大陆厂商正在加速突破。光刻胶方面，DUV多重曝光工艺需要更高分辨率、更好线边粗糙度控制的光刻胶产品，尤其是ArF immersion光刻胶的国产化替代进程有望提速。CMP抛光材料（抛光液和抛光垫）的需求也将随多重曝光工艺步骤的增加而线性增长，因为每一层图案的转移都需要CMP进行全局平坦化。
此外，逻辑折叠引入的三维结构对热界面材料（TIM）、底部填充胶（Underfill）、临时键合胶等封装材料的需求也将显著增加。这些材料此前在总价值量中占比较小，但在三维封装中成为决定良率和可靠性的关键变量，技术壁垒和议价能力同步提升。
8.4 EDA/IP板块：逻辑折叠催生"新工具链需求"
EDA（电子设计自动化）软件是芯片设计的"画笔"，而逻辑折叠相当于要求设计师用全新的绘画技法创作。传统的EDA工具链针对二维平面电路设计进行了数十年的优化，其布局布线算法、时序分析模型、功耗分析框架都建立在"电路平铺在硅片表面"的假设之上。逻辑折叠引入的三维电路布局，对这些底层假设构成了根本性挑战。
具体而言，逻辑折叠需要EDA工具在以下方面实现突破：三维布局布线算法需要同时优化XY平面和Z垂直方向的走线；时序分析需要考虑跨层信号传播的额外延迟和串扰；热分析需要模拟三维结构中的热量积聚和散热路径；物理验证需要检查层间对准精度、TSV完整性等全新指标。这意味着，华为及国内EDA企业需要开发一套面向逻辑折叠的专用设计工具链，或者对现有工具进行深度定制和扩展。
从产业层面看，这一需求对国产EDA企业既是挑战也是机遇。目前全球EDA市场由Synopsys、Cadence和西门子EDA三家美国企业垄断，合计市场份额超过70%。华为早在2023年就宣布实现了14纳米以上EDA工具的国产化，并与国内EDA企业联合打造了自主工具链。韬定律的推进，将为国产EDA工具提供一个"练兵场"——在逻辑折叠这个新赛道上，国产EDA与海外巨头的差距尚未固化，存在"换道超车"的可能。对于IP（知识产权核）厂商而言，逻辑折叠芯片需要全新的标准单元库、存储器编译器、接口IP等基础IP，同样打开了增量市场空间。
8.5 晶圆代工板块：7nm产线的"第二春"
韬定律对晶圆代工板块的影响，可以用一句话概括：让成熟制程焕发新生。
在摩尔定律主导的时代，晶圆代工厂的竞争力高度依赖制程先进度——谁能率先量产更先进的节点，谁就能抢到苹果、高通、英伟达等大客户的订单。这导致全球晶圆代工市场高度集中，台积电一家独大，中芯国际等大陆厂商长期被压制在第二梯队。但韬定律的思路是"用架构创新替代工艺微缩"——在7纳米甚至14纳米的成熟制程上，通过逻辑折叠等技术实现等效3纳米、2纳米的性能。
这意味着，中芯国际的7纳米产线不会因为无法获得EUV而沦为"落后产能"，反而可能成为韬定律芯片的"主力产线"。在全球半导体产业面临3纳米以下制程成本爆炸（2纳米晶圆厂建设成本高达280亿美元）的背景下，韬定律提供了一种"低成本高性能"的替代方案。如果更多芯片设计公司开始采用逻辑折叠技术，7纳米和14纳米产线的利用率和盈利能力将获得结构性提升，晶圆代工市场的竞争格局也可能从"制程为王"转向"综合性价比为王"。
8.6 AI算力与服务器板块：灵衢总线开启超节点时代
如果说逻辑折叠是韬定律在"单芯片层面"的杀手级应用，那么灵衢总线（UnifiedBus）就是其在"系统层面"的杀手锏。灵衢总线是华为从2019年立项研发的数据中心级硬件互联协议，其核心目标是实现"万卡超节点，一台计算机"——即让成千上万张计算卡像一台计算机一样协同工作。
灵衢总线的技术突破在于打破了传统服务器"网络与体系结构"的墙，通过统一总线协议将CPU、NPU、GPU、内存、存储等资源池化，实现了统一内存编址和原生内存语义。这意味着，超节点内的任何一张卡可以直接访问另一张卡的内存，无需经过复杂的网络协议栈转换，延迟和带宽效率大幅提升。
对于AI算力和服务器板块而言，灵衢总线的开放具有深远影响。截至2025年9月，基于灵衢1.0的Atlas 900超节点已商用部署300多套，灵衢2.0技术规范已向产业界开放。华为明确表示，希望灵衢成为全产业共建的开放生态，任何有能力的厂商都可以参与。这意味着，国产AI服务器、交换机、光模块、DPU（数据处理器）、智能网卡等产业链环节都将获得增量机会。中信证券在研报中指出，国产AI芯片、超节点整机及算力租赁/AIDC领域值得关注，这些板块在人工智能基础设施建设中扮演关键角色。
8.7 芯片设计板块：从"追赶者"到"定义者"的估值重构
韬定律对芯片设计板块的利好，更多体现在战略预期和估值重构层面。在制裁前，国内芯片设计企业的定位主要是"国产替代"——在已有产品类别中做出性能稍弱但价格更便宜的替代品。但韬定律的提出，标志着中国企业开始从"规则跟随者"向"规则定义者"转变——这不仅适用于华为海思，也为整个国内芯片设计行业打开了新的想象空间。
逻辑折叠技术的推广，意味着芯片设计的方法学、流程和工具链都需要革新。在这一过程中，具备全栈设计能力（从底层架构到上层软件）的企业将占据优势，因为它们可以在设计阶段就充分考虑到逻辑折叠的约束和优化空间，实现"软硬芯协同"。此外，随着灵衢总线生态的开放，围绕超节点架构的芯片设计需求（如DPU、智能网卡、CXL内存控制器等）也将快速增长，为芯片设计企业提供新的增量市场。
8.8 高速互联与光模块板块：超节点的"血管系统"
灵衢总线的实现离不开底层高速互联基础设施的支撑。在超节点架构中，计算卡与卡之间、机柜与机柜之间需要极高的带宽和极低的延迟，这对光模块、高速铜缆、交换机、PCB（印制电路板）等互联组件提出了严苛要求。
具体来看，超节点内部的互联带宽需求动辄达到TB/s级别，传统铜缆在长距离、高带宽场景下面临信号衰减和功耗瓶颈，光模块成为必然选择。CPO（Co-Packaged Optics，共封装光学）技术将光引擎与交换芯片封装在同一基板上，可大幅降低互联功耗和延迟，被认为是下一代数据中心互联的主流方向。A股市场上，CPO概念在韬定律发布后表现活跃，多家相关企业涨幅靠前。此外，超节点的高密度特性对PCB板层数、线宽/线距、材料介电常数等指标提出了更高要求，高端PCB厂商同样受益。
8.9 存储芯片板块：HBM与CXL的"乘数效应"
超节点架构对存储系统的需求具有鲜明的"乘数效应"。在传统服务器架构中，每张计算卡配备独立内存，内存容量和带宽受限于单卡物理空间。但灵衢总线通过统一内存编址和资源池化，实现了跨节点的内存共享，这意味着整个超节点的内存容量可以聚合在一起，供任意计算单元按需调用。
这一架构变革对存储芯片板块产生两重利好。第一是HBM（高带宽内存）——作为AI芯片的标配，HBM为计算核心提供TB/s级别的数据吞吐能力。超节点架构中计算卡数量的增加，直接对应HBM需求量的线性增长。目前全球HBM市场由三星、SK海力士、美光三大巨头垄断，但国产厂商长鑫存储已实现HBM3的规模量产，有望切入国产超节点供应链。第二是CXL（Compute Express Link）内存扩展——CXL协议允许CPU与加速器、内存、存储设备共享内存池，实现内存资源的池化和统一编址，与灵衢总线的"资源池化"理念高度契合。随着超节点规模的扩大，CXL内存控制器、CXL交换芯片、CXL内存模块的需求也将同步增长。
8.10 液冷与数据中心基础设施板块：高密度算力的"散热刚需"
超节点架构带来的最直接物理挑战，是功耗和散热。传统服务器机柜的功率密度通常在2.5-5kW，而超节点机柜的功率密度可达50-100kW以上，热流密度超过100W/cm²，传统风冷方案已无法胜任。
液冷技术，特别是冷板式液冷和浸没式液冷，已成为超节点数据中心的标配。冷板式液冷通过在服务器内部铺设液冷板，将CPU、GPU等高功耗芯片的热量传导至冷却液中循环散热；浸没式液冷则将整个服务器浸入绝缘冷却液中，散热效率更高但成本也更贵。除了散热，超节点还对高压直流（HVDC）供电、冗余配电设计（N+N）、高密度布线系统等基础设施提出了更高要求。随着灵衢超节点从华为自用走向产业开放，液冷系统和数据中心基础设施的需求有望进入高速增长期。

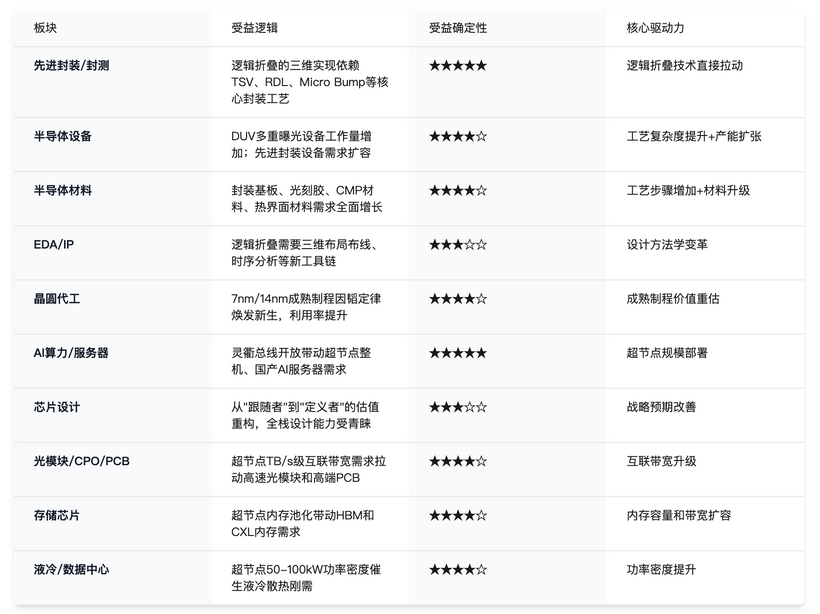

8.11 板块受益逻辑总览
数据来源：华为官方资料、Yole、中信证券研报、行业分析综合整理
## 9. 挑战与不确定性：韬定律不是万能药
9.1 技术挑战：逻辑折叠的工程复杂度
逻辑折叠虽然理论上可以缩短信号传播路径，但其实现面临着巨大的工程挑战。首先，三维电路设计远比二维设计复杂——需要考虑热管理、电源分配、信号完整性、制造良率等一系列问题。其次，逻辑折叠需要全新的EDA工具链支持，而EDA工具（芯片设计软件）目前由美国Synopsys、Cadence和Mentor三家企业垄断。华为需要在现有EDA工具基础上进行深度定制，或者开发自研工具，这都需要时间和人才积累。
9.2 制造挑战：DUV多重曝光的成本与良率
华为目前依赖中芯国际的7纳米DUV工艺。DUV多重曝光（SAQP）虽然可以实现7纳米甚至5纳米的线条，但相比EUV，其成本高、良率低、产能小。根据业内估算，DUV多重曝光的晶圆加工成本比EUV高出30-50%，且良率每降低1个百分点，就意味着数百万美元的损失。如果逻辑折叠进一步增加制造复杂度，良率可能进一步下降。
9.3 生态挑战：软硬件协同的磨合成本
韬定律的四层优化体系中，芯片层面的"软硬件协同"是关键。这意味着，华为需要同时优化操作系统（鸿蒙）、编程语言（仓颉）、编译器、驱动程序、应用软件等全套软件栈，才能发挥出逻辑折叠芯片的性能优势。这是一个庞大的系统工程，需要产业链上下游的广泛配合。
9.4 竞争挑战：海外巨头也在探索"后摩尔时代"路径
值得注意的是，华为并不是唯一一家探索"后摩尔时代"路径的企业。台积电在2026年5月的技术论坛上披露了其"三层蛋糕"AI平台架构——底层是运算层，中间是封装集成层（CoWoS/SoIC），最顶层是光子互连层（COUPE）。COUPE技术通过3D异质集成，将电子芯片与光子芯片垂直堆叠，能效可提升4-10倍，延迟降低10-20倍。英伟达、博通、英特尔等企业也在积极布局先进封装、硅光互连、芯粒（Chiplet）等技术。
这意味着，韬定律面临的不是"无人区"，而是"竞争区"。如果华为的进步速度不够快，海外巨头可能通过更先进的制程+更先进的封装，继续保持领先优势。
## 10. 未来展望：韬定律能否改变游戏规则？
10.1 2031年目标：等效1.4纳米，能否实现？
华为给出的2031年目标是：基于韬定律的高端芯片晶体管密度达到1.4纳米制程的同等水平。这一目标如果实现，意味着华为将在不使用EUV光刻机的情况下，实现与全球最先进制程相当的性能。
实现这一目标需要以下条件的配合：
1. 逻辑折叠技术的持续演进：从当前的双层折叠扩展到多层折叠，等效晶体管密度提升3-5倍
2. DUV工艺的进一步优化：中芯国际需要通过更先进的多重曝光技术，在DUV上实现5纳米甚至3纳米级别的线条
3. 灵衢总线的生态建设：开放标准得到产业链广泛支持，超节点架构成为AI训练的主流选择
4. 软硬件协同的深度优化：鸿蒙+仓颉+麒麟的深度整合，发挥出"1+1>2"的效应
10.2 两种可能的情景
乐观情景（概率约30-40%）：到2031年，华为通过逻辑折叠+灵衢总线+软硬件协同，确实实现了等效1.4纳米的性能。届时，全球半导体产业将出现"双轨并行"的格局——一条轨道是台积电/三星的"几何缩微"路线，另一条轨道是华为的"时间缩微"路线。这将彻底改变全球半导体产业的竞争格局，为中国半导体产业赢得宝贵的战略空间。
中性情景（概率约50-60%）：到2031年，华为实现了等效2-3纳米的性能，与海外最先进水平（1.4-1纳米）仍有1-2代的差距。但即便如此，这一成绩也足以让华为在通信、AI推理、车载计算等特定领域保持竞争力。全球半导体产业将进入"多极化"时代，不同厂商在不同领域各有优势。
悲观情景（概率约10-20%）：逻辑折叠技术在大规模量产中遇到不可克服的工程障碍（良率过低、成本过高、性能不及预期），韬定律沦为"概念大于实际"。华为被迫退回传统路径，在7纳米节点上继续"内卷"，与海外先进水平的差距进一步拉大。
10.3 对中国半导体产业的启示
无论韬定律最终能否完全实现，它都为中国半导体产业提供了宝贵的战略启示：
第一，创新路径不止一条。在被制裁的极端环境下，"死磕"先进制程并非唯一选择。架构创新、系统优化、生态重构同样可以带来性能提升。这种"换道超车"的思路，对整个中国半导体产业具有借鉴意义。
第二，开放合作仍是关键。何庭波在演讲结尾强调"未来一定属于开放合作"，这并非客套话。半导体产业链太长、太复杂，没有一个国家、一家公司能包揽全链条。即便在制裁背景下，华为仍然选择开放灵衢总线标准，这表明它深谙"独行快、众行远"的道理。
第三，长期主义是制胜之道。从2019年启动灵衢研究，到2026年发布韬定律，华为已经默默耕耘了7年。何庭波坦言，她原以为需要十年才能实现目前的突破，现在只用了六年。这种"十年磨一剑"的耐心和投入，是中国半导体产业最需要的品质。
## 11. 结论：韬定律是中国半导体的"战略宣言"
韬定律的提出，是中国半导体产业从"被动应对制裁"到"主动定义规则"的标志性事件。它不一定能立即解决光刻机卡脖子的问题，但它提供了一条绕过瓶颈的新路径——通过"时间缩微"替代"几何缩微"，用架构创新弥补制程差距。
这一路线若成功，将在以下几个方面产生深远影响：
对华为而言，韬定律是其从"生存"走向"发展"的战略支点。它使华为可以在没有EUV的情况下，继续推出有竞争力的芯片产品，维持其在智能手机、AI计算、通信设备等领域的市场地位。
对中国半导体产业而言，韬定律提供了一种"非对称竞争"的思路——不在对手的优势战场（先进制程）上硬碰硬，而是开辟新的战场（架构创新、系统优化），以己之长攻彼之短。
对全球半导体产业而言，韬定律丰富了"后摩尔时代"的技术路线选择。如果逻辑折叠技术被证明可行，它将被全球芯片设计者借鉴和采用，从而推动整个产业从"制程内卷"向"架构创新"转型。
当然，韬定律目前仍是一条充满不确定性的道路。它需要面对技术工程化、制造良率、生态建设、国际竞争等多重挑战。2026年秋季的麒麟9050，将是检验这条路能否走通的第一块试金石。
正如一位半导体分析师所言："华为这次发布，在产业层面的信号意义甚至大于技术细节——这是中国半导体第一次试图定义规则而不是追赶规则。" 无论韬定律最终能否成为真正的"定律"，它都已经完成了最重要的使命：在被封锁的绝境中，为中国半导体产业点燃了一盏希望之灯。

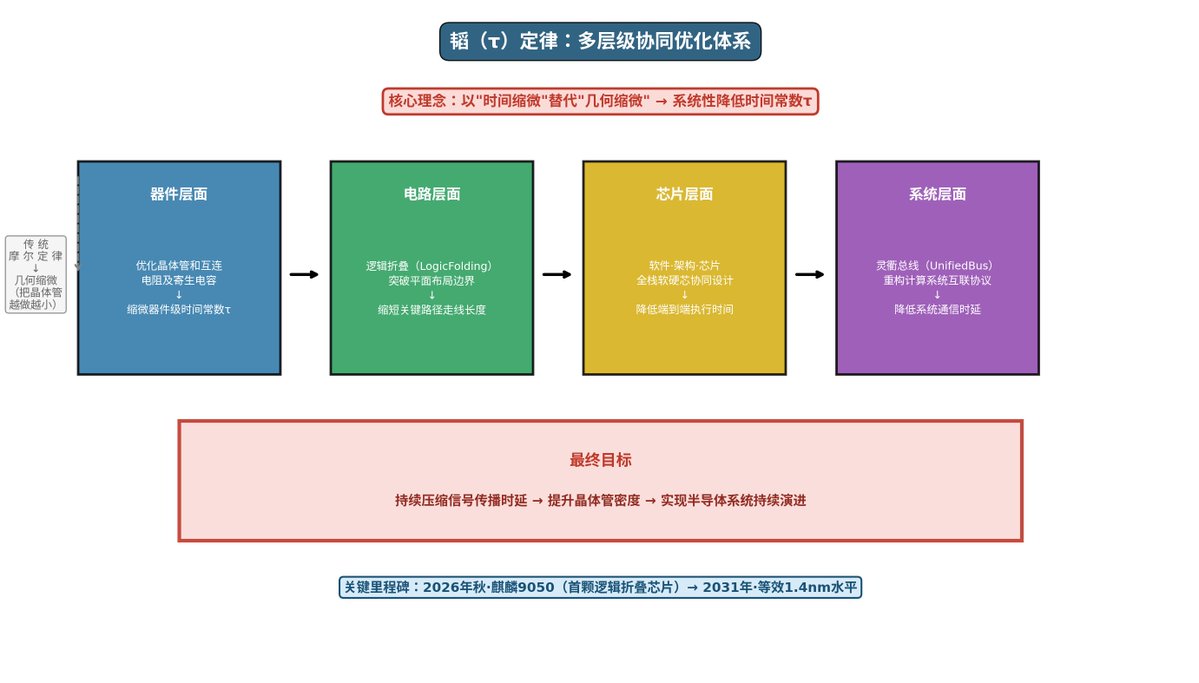

图3：韬（τ）定律多层级协同优化体系示意图。从器件到系统四个层面协同降低时间常数τ，实现"时间缩微"替代"几何缩微"。数据来源：华为ISCAS 2026演讲资料。

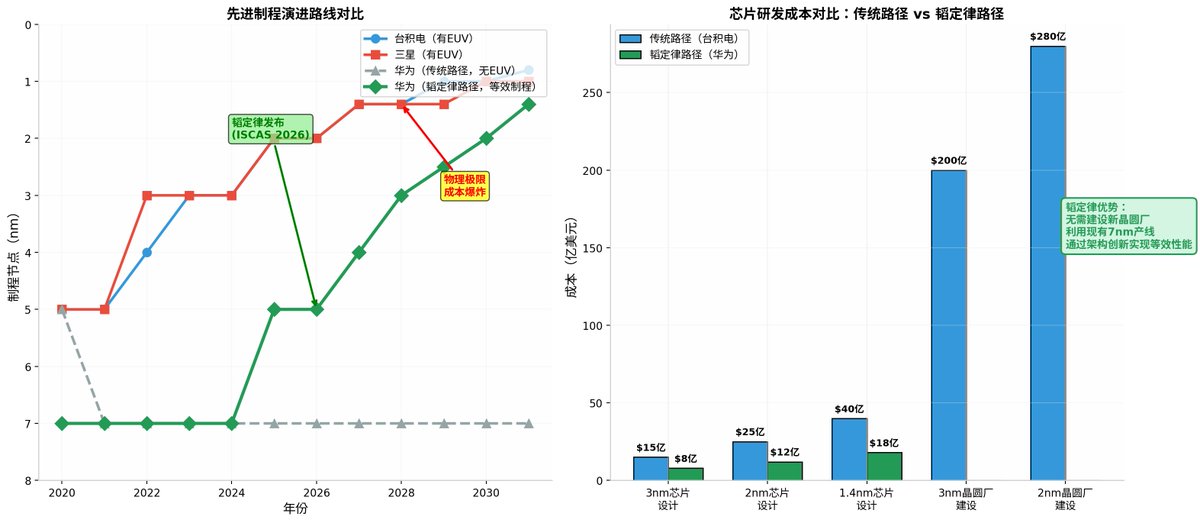

图4：左图为全球先进制程演进路线对比，华为韬定律路径（绿色）通过架构创新实现等效制程的快速追赶。右图为芯片研发成本对比，韬定律路径可大幅降低晶圆厂建设成本。数据来源：台积电技术论坛、华为官方资料、行业分析师估算。
