华为「韬定律」V2 版论文深度研究报告

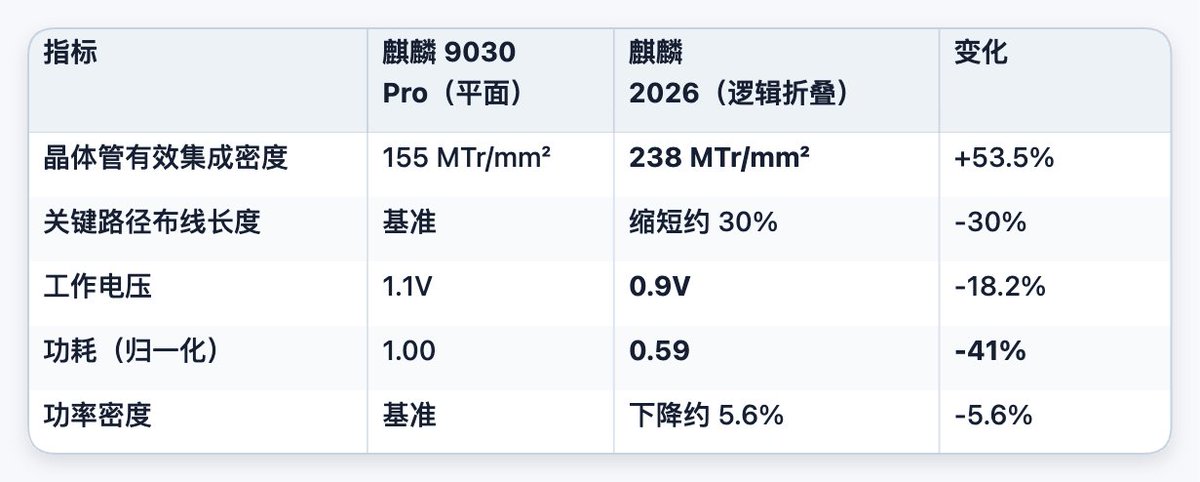

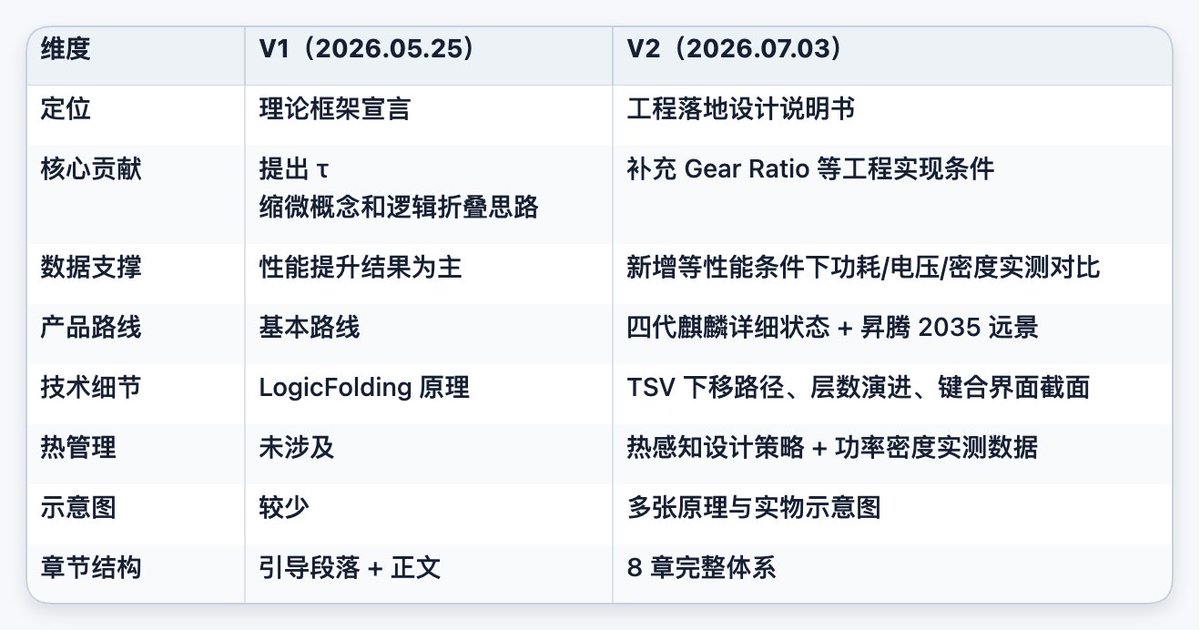

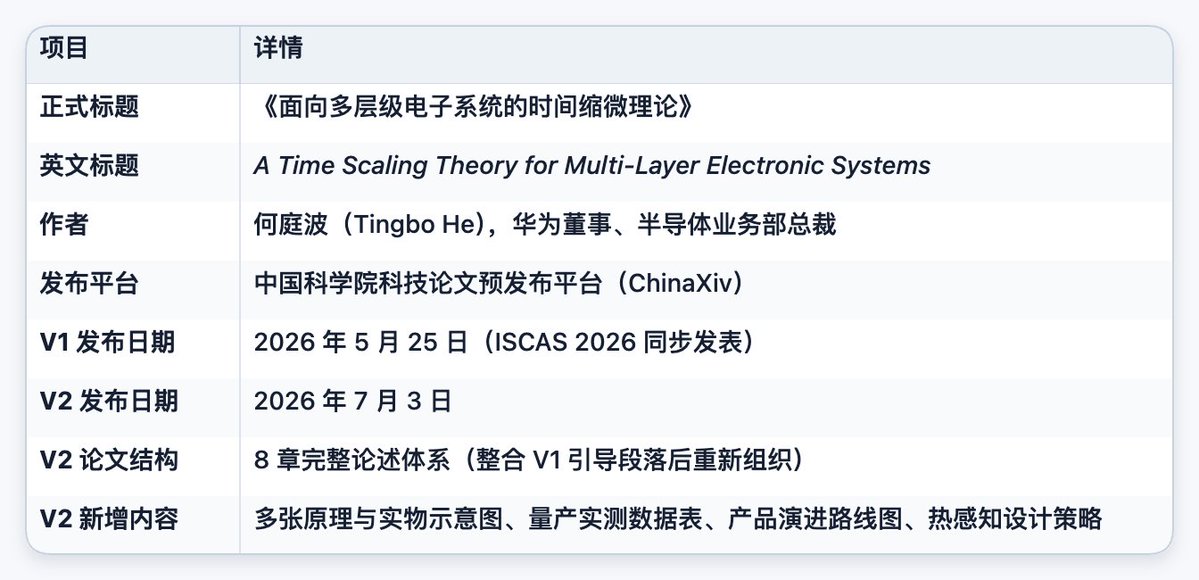

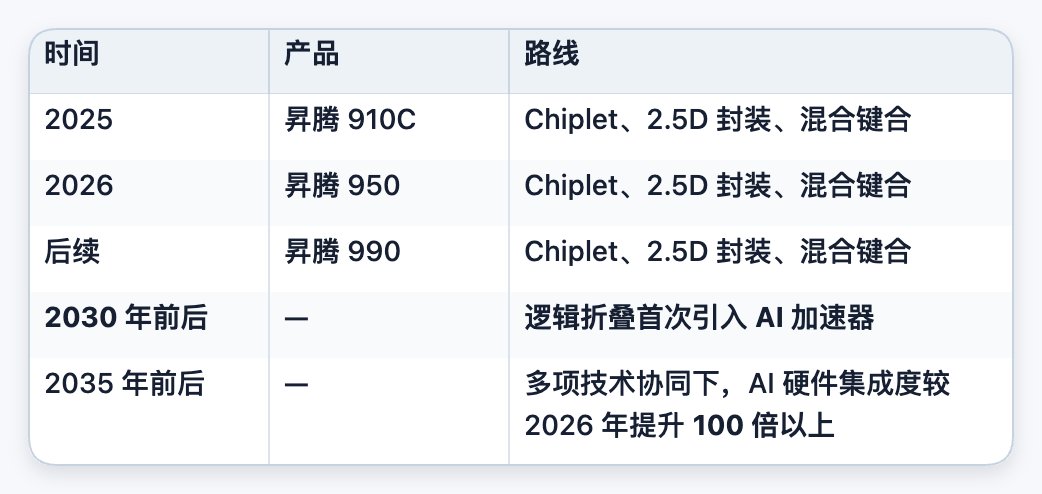

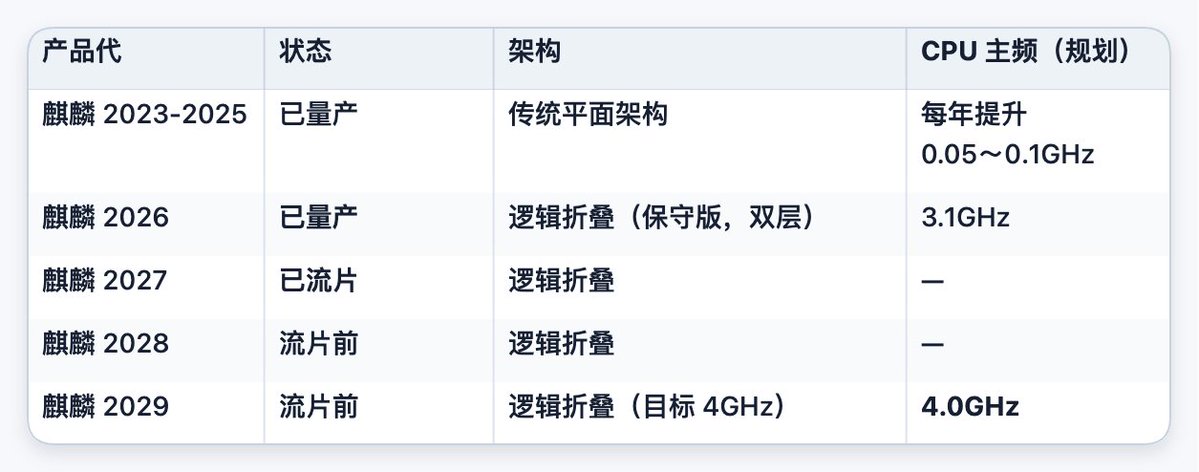

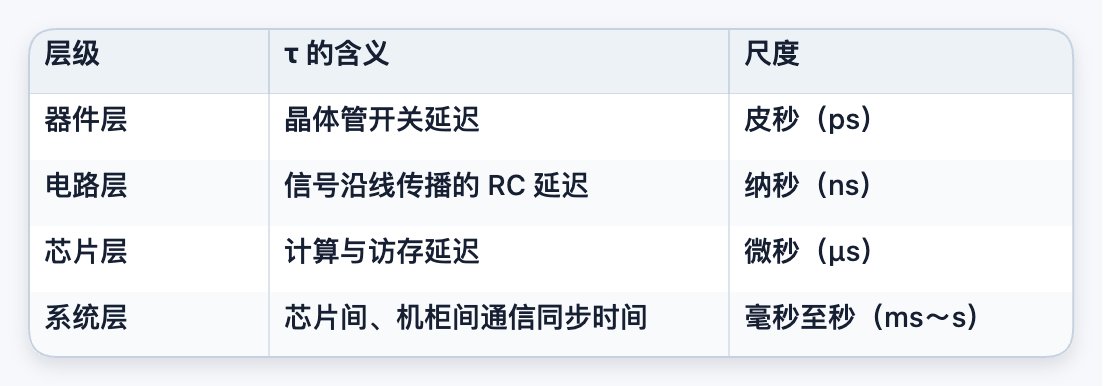

本文深度解析了华为何庭波发布的「韬定律」（τ 定律）V2 版论文。V2 版本在 V1 的理论框架基础上，补充了工程落地细节、麒麟 2026 实测数据及未来产品路线图。核心思想是将芯片进步的驱动力从“晶体管几何缩微”转向“时间常数缩微”，通过逻辑折叠（3D Folding）、统一总线（Unified Bus）和光互连等技术，在不依赖先进光刻工艺的情况下实现性能代际提升。文章还分析了其战略意义及面临的产业生态挑战。
